NFS服务相关端口定义

过会两年时间个人测试环境使用最多的虚拟化平台是PVE了，PVE中使用了独立的网络自管理系统软路由来保证内网拓扑，持久化资源则需要统一保存，虚拟机往往生命周期短，创建和销毁时间随使用场景而有长短。

在测试部署过程为共享资源使用了NFS，当然共享方案还有很多。以下记录了NFS相关的部分细节。

nfs软件包检索

在Linux/Unix软件包查询网站https://pkgs.org 上以nfs关键字检索,在此网站上可以获取包的依赖关系、包集成文件。以下链接可直接跳转到：

https://pkgs.org/search/?q=nfs 所有有nfs
https://pkgs.org/download/nfs-utils 重点搜索rhel系

可以定位到在 Debian/Ubuntu 系nfs服务端包名称为nfs-kernel-server

可以定位到在 RHEL/CentOS 系nfs服务端包名称为nfs-utils，本文件主要讨论RHEL下的NFS。

os_release	nfs packages version / name	config file location
RHEL/CentOS7	nfs-utils-1.3.0	/etc/sysconfig/nfs、/etc/nfs.conf
RHEL/CentOS8 Stream	nfs-utils-2.3.3	/etc/nfs.conf
RHEL/CentOS9 Stream	nfs-utils-2.5.4	/etc/nfs.conf

除RHEL/CentOS7是两种配置文件方式共存外，在RHEL/CentOS8以后只有/etc/nfs.conf。

nfs-utils 服务端口

除111、2049端口是固定之外，其它端口可以通过配置参数加以固定。

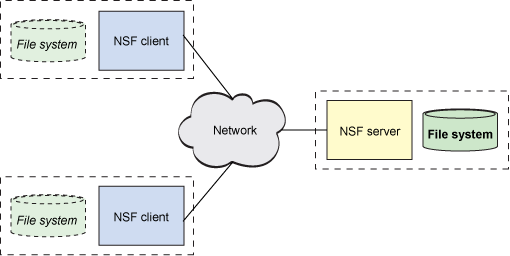

nfs-client-server-topo

参考:

防火墙设置分为以下几种情况：

NFSv3
- NFSv3-only
- NFSv3 + NFSv4
NFSv4-only

配置服务端


x
1
#  启用NFSv3需要的防火墙规则
2
firewall-cmd --permanent --add-service mountd
3
firewall-cmd --permanent --add-service rpc-bind
4
firewall-cmd --permanent --add-service nfs
5

6
# 启用NFSv3需要的防火墙规则，同时指定了固定端口时，额外添加端口规则
7
firewall-cmd --permanent --add-port=<lockd-tcp-port>/tcp
8
firewall-cmd --permanent --add-port=<lockd-udp-port>/udp
9
firewall-cmd --permanent --add-port=<statd-tcp-port>/tcp
10
firewall-cmd --permanent --add-port=<statd-udp-port>/udp
11

12
# 重启相关服务
13
systemctl restart rpc-statd.service
14
systemctl restart nfs-server.service
15

16
# 备注：通过在nfs服务端执行rpcinfo -p可以得到
17
# nlockmgr  对于于/etc/nfs.conf 中的[lockd]
18
# rpc.statd 对应于/etc/nfs.conf中的[statd]


xxxxxxxxxx
7
1
#  启用NFSv4需要的防火墙规则
2
firewall-cmd --permanent --add-service nfs
3

4
# 重启相关服务
5
systemctl restart nfs-server
6

7

检查NFS相关端口

可通过ss -nlpt，或 rpcinfo -q验证


xxxxxxxxxx
42
1

2
[root@CentOS9 ~]# ss -nlpt | grep -v nginx
3
State  Recv-Q Send-Q Local Address:Port  Address:Port      Process
4
# 状态 收     发            服务端本地端口        远程端口      进程
5
LISTEN 0      1024         0.0.0.0:111        0.0.0.0:*    users:(("rpcbind",pid=643,fd=8))
6
LISTEN 0      64           0.0.0.0:41001      0.0.0.0:*
7
LISTEN 0      1024         0.0.0.0:41003      0.0.0.0:*    users:(("rpc.mountd",pid=3113184,fd=5))
8
LISTEN 0      1024         0.0.0.0:41004      0.0.0.0:*    users:(("rpc.statd",pid=3111994,fd=9))
9
LISTEN 0      64           0.0.0.0:2049       0.0.0.0:*
10
LISTEN 0      1024            [::]:111           [::]:*    users:(("rpcbind",pid=643,fd=11))
11
LISTEN 0      64              [::]:41001         [::]:*
12
LISTEN 0      1024            [::]:41003         [::]:*    users:(("rpc.mountd",pid=3113184,fd=7))
13
LISTEN 0      1024            [::]:41004         [::]:*    users:(("rpc.statd",pid=3111994,fd=11))
14
LISTEN 0      64              [::]:2049          [::]:*
15

16

17
[root@CentOS9 ~]# rpcinfo -p
18
   program vers proto   port  service
19
    100000    4   tcp    111  portmapper
20
    100000    3   tcp    111  portmapper
21
    100000    2   tcp    111  portmapper
22
    100000    4   udp    111  portmapper
23
    100000    3   udp    111  portmapper
24
    100000    2   udp    111  portmapper
25
    100024    1   udp  41004  status
26
    100024    1   tcp  41004  status
27
    100005    1   udp  41003  mountd
28
    100005    1   tcp  41003  mountd
29
    100005    2   udp  41003  mountd
30
    100005    2   tcp  41003  mountd
31
    100005    3   udp  41003  mountd
32
    100005    3   tcp  41003  mountd
33
    100003    3   tcp   2049  nfs
34
    100003    4   tcp   2049  nfs
35
    100227    3   tcp   2049  nfs_acl
36
    100021    1   udp  41001  nlockmgr
37
    100021    3   udp  41001  nlockmgr
38
    100021    4   udp  41001  nlockmgr
39
    100021    1   tcp  41001  nlockmgr
40
    100021    3   tcp  41001  nlockmgr
41
    100021    4   tcp  41001  nlockmgr
42

其它端口设置位置


xxxxxxxxxx
8
1
[root@Server-83af1803-a240-4112-9d44-05d0b89ae66a ~]# cat /etc/services  | grep NFS
2
mountd          20048/tcp               # NFS mount protocol
3
mountd          20048/udp               # NFS mount protocol
4
nfsrdma         20049/tcp               # Network File System (NFS) over RDMA
5
nfsrdma         20049/udp               # Network File System (NFS) over RDMA
6
nfsrdma         20049/sctp              # Network File System (NFS) over RDMA
7

8

如果在/etc/nfs.conf中设置的[lockd]端口不生效，可如下设置

在 /etc/modprobe.d/ lockd.conf 文件中指定锁定端口,此文件可能需要手动添加：

更新 /proc/sys/fs/nfs/nlm_tcpport 和 /proc/sys/fs/nfs/nlm_udpport 的当前值：


xxxxxxxxxx
5
1
# sysctl -w fs.nfs.nlm_tcpport=<tcp-port>
2
# sysctl -w fs.nfs.nlm_udpport=<udp-port>
3

4
sysctl -w fs.nfs.nlm_tcpport=41001
5
sysctl -w fs.nfs.nlm_udpport=41001

重启 rpc-statd 和 nfs-server 服务：


xxxxxxxxxx
2
1
# systemctl restart rpc-statd.service
2
# systemctl restart nfs-server.service

/etc/sysconfig/nfs

配置端口的几个参数


xxxxxxxxxx
4
1
#LOCKD_TCPPORT=32803
2
#LOCKD_UDPPORT=32769
3
#MOUNTD_PORT=892
4
#STATD_PORT=662


xxxxxxxxxx
10
1
sed  -i -e "1aLOCKD_TCPPORT=41001" -e "1aLOCKD_UDPPORT=41001" -e "1aMOUNTD_PORT=41003" -e "1aSTATD_PORT=41004"  /etc/sysconfig/nfs
2

3
# 修改效果检查
4
cat  /etc/sysconfig/nfs
5
STATD_PORT=41004
6
MOUNTD_PORT=41003
7
LOCKD_UDPPORT=41002
8
LOCKD_TCPPORT=41001
9

10
# 由于LOCKD_TCPPPORT和LOCKD_UDPPORT是TCP和UDP，使用同一个端口号也可以，比如41001

完整的默认参数/etc/sysconfig/nfs


xxxxxxxxxx
61
1
# /etc/sysconfig/nfs
2
# Note: For new values to take effect the nfs-config service
3
# has to be restarted with the following command:
4
#    systemctl restart nfs-config
5
#
6
# Optional arguments passed to in-kernel lockd
7
#LOCKDARG=
8
# TCP port rpc.lockd should listen on.
9
#LOCKD_TCPPORT=32803
10
# UDP port rpc.lockd should listen on.
11
#LOCKD_UDPPORT=32769
12
#
13
# Optional arguments passed to rpc.nfsd. See rpc.nfsd(8)
14
RPCNFSDARGS=""
15
# Number of nfs server processes to be started.
16
# The default is 8.
17
#RPCNFSDCOUNT=16
18
#
19
# Set V4 grace period in seconds
20
#NFSD_V4_GRACE=90
21
#
22
# Set V4 lease period in seconds
23
#NFSD_V4_LEASE=90
24
#
25
# Optional arguments passed to rpc.mountd. See rpc.mountd(8)
26
RPCMOUNTDOPTS=""
27
# Port rpc.mountd should listen on.
28
#MOUNTD_PORT=892
29
#
30
# Optional arguments passed to rpc.statd. See rpc.statd(8)
31
STATDARG=""
32
# Port rpc.statd should listen on.
33
#STATD_PORT=662
34
# Outgoing port statd should used. The default is port
35
# is random
36
#STATD_OUTGOING_PORT=2020
37
# Specify callout program
38
#STATD_HA_CALLOUT="/usr/local/bin/foo"
39
#
40
#
41
# Optional arguments passed to sm-notify. See sm-notify(8)
42
SMNOTIFYARGS=""
43
#
44
# Optional arguments passed to rpc.idmapd. See rpc.idmapd(8)
45
RPCIDMAPDARGS=""
46
#
47
# Optional arguments passed to rpc.gssd. See rpc.gssd(8)
48
# Note: The rpc-gssd service will not start unless the
49
#       file /etc/krb5.keytab exists. If an alternate
50
#       keytab is needed, that separate keytab file
51
#       location may be defined in the rpc-gssd.service's
52
#       systemd unit file under the ConditionPathExists
53
#       parameter
54
RPCGSSDARGS=""
55
#
56
# Enable usage of gssproxy. See gssproxy-mech(8).
57
GSS_USE_PROXY="yes"
58
#
59
# Optional arguments passed to blkmapd. See blkmapd(8)
60
BLKMAPDARGS=""
61

/etc/nfs.conf

从nfs-utils进入2.x版本后，配置文件/etc/nfs.conf 参数语法采用ini语法，这与samba变得更加一致了。

与固定服务端口有关的几个参数位置变化


xxxxxxxxxx
19
1
sed -i -e '/\[mountd\]/a port=41003'  /etc/nfs.conf
2
sed -i -e '/\[statd\]/a port=41004'  /etc/nfs.conf
3
sed -i -e '/\[lockd\]/a port=41001'  /etc/nfs.conf
4
sed -i -e '/\[lockd\]/a udp-port=41001'  /etc/nfs.conf
5

6

7
## nfs-2.x将参数配置调整到了配置文件nfs.conf中，
8
# 由于LOCKD_TCPPPORT和LOCKD_UDPPORT是TCP和UDP，使用同一个端口号也可以，比如41001
9
cat   /etc/nfs.conf
10
[lockd]
11
udp-port=41001
12
port=41001
13
...
14
[mountd]
15
port=41003
16
...
17
[statd]
18
port=41004
19
...

注意，如果lock

nfs-utils-1.3.x默认配置文件


xxxxxxxxxx
1
1

nfs-utils-2.x默认配置文件

配置文件可以从 https://pkgs.org 网站检索到指定的软件包并下载解压查看，不需要进入服务器或测试环境。


xxxxxxxxxx
107
1
#
2
# This is a general configuration for the
3
# NFS daemons and tools
4
#
5
[general]
6
# pipefs-directory=/var/lib/nfs/rpc_pipefs
7
#
8
[exports]
9
# rootdir=/export
10
#
11
[exportfs]
12
# debug=0
13
#
14
[gssd]
15
# verbosity=0
16
# rpc-verbosity=0
17
# use-memcache=0
18
# use-machine-creds=1
19
use-gss-proxy=0
20
# avoid-dns=1
21
# limit-to-legacy-enctypes=0
22
# context-timeout=0
23
# rpc-timeout=5
24
# keytab-file=/etc/krb5.keytab
25
# cred-cache-directory=
26
# preferred-realm=
27
# set-home=1
28
# upcall-timeout=30
29
# cancel-timed-out-upcalls=0
30
#
31
[lockd]
32
udp-port=4100x
33
port=4100x
34
# port=0
35
# udp-port=0
36
#
37
[exportd]
38
# debug="all|auth|call|general|parse"
39
# manage-gids=n
40
# state-directory-path=/var/lib/nfs
41
# threads=1
42
# cache-use-ipaddr=n
43
# ttl=1800
44
[mountd]
45
port=4100x
46
# debug="all|auth|call|general|parse"
47
# manage-gids=n
48
# descriptors=0
49
# port=0
50
# threads=1
51
# reverse-lookup=n
52
# state-directory-path=/var/lib/nfs
53
# ha-callout=
54
# cache-use-ipaddr=n
55
# ttl=1800
56
#
57
[nfsdcld]
58
# debug=0
59
# storagedir=/var/lib/nfs/nfsdcld
60
#
61
[nfsdcltrack]
62
# debug=0
63
# storagedir=/var/lib/nfs/nfsdcltrack
64
#
65
[nfsdcltrack]
66
# debug=0
67
# storagedir=/var/lib/nfs/nfsdcltrack
68
#
69
[nfsd]
70
# debug=0
71
# threads=8
72
# host=
73
# port=0
74
# grace-time=90
75
# lease-time=90
76
# udp=n
77
# tcp=y
78
# vers2=n
79
# vers3=y
80
# vers4=y
81
# vers4.0=y
82
# vers4.1=y
83
# vers4.2=y
84
rdma=y
85
rdma-port=20049
86

87
[statd]
88
port=4100x
89
# debug=0
90
# port=0
91
# outgoing-port=0
92
# name=
93
# state-directory-path=/var/lib/nfs/statd
94
# ha-callout=
95
# no-notify=0
96
#
97
[sm-notify]
98
# debug=0
99
# force=0
100
# retry-time=900
101
# outgoing-port=
102
# outgoing-addr=
103
# lift-grace=y
104
#
105
[svcgssd]
106
# principal=
107

Samba默认参数语法对比


xxxxxxxxxx
39
1
# See smb.conf.example for a more detailed config file or
2
# read the smb.conf manpage.
3
# Run 'testparm' to verify the config is correct after
4
# you modified it.
5
# /etc/samba/smb.conf
6

7
[global]
8
        workgroup = SAMBA
9
        security = user
10

11
        passdb backend = tdbsam
12

13
        printing = cups
14
        printcap name = cups
15
        load printers = yes
16
        cups options = raw
17

18
[homes]
19
        comment = Home Directories
20
        valid users = %S, %D%w%S
21
        browseable = No
22
        read only = No
23
        inherit acls = Yes
24

25
[printers]
26
        comment = All Printers
27
        path = /var/tmp
28
        printable = Yes
29
        create mask = 0600
30
        browseable = No
31

32
[print$]
33
        comment = Printer Drivers
34
        path = /var/lib/samba/drivers
35
        write list = @printadmin root
36
        force group = @printadmin
37
        create mask = 0664
38
        directory mask = 0775
39

NFS其它参数

设置nfs服务端使用指定版本


xxxxxxxxxx
8
1
[root@centos-8 ~]# vim /etc/nfs.conf
2
[nfsd]
3
 vers2=n
4
 vers3=n
5
 vers4=y
6
 vers4.0=y
7
 vers4.1=y
8
 vers4.2=y

NFS版本比对

这部分列出了 Red Hat Enterprise Linux 支持 NFS 版本及其特性。

目前，Red Hat Enterprise Linux 9 支持以下 NFS 主版本：

与 NFSv2 相比，NFS 版本 3（NFSv3）支持安全异步写入操作，并在处理错误时更可靠。它也支持 64 位文件大小和偏移，允许客户端访问超过 2 GB 文件数据。
NFS 版本 4(NFSv4)通过防火墙，并在 Internet 上工作，不再需要 rpcbind 服务，支持访问控制列表(ACL)，并且使用有状态操作。

红帽不再支持 NFS 版本 2(NFSv2)。

默认 NFS 版本

Red Hat Enterprise Linux 9 中的默认 NFS 版本为 4.2。NFS 客户端默认试图使用 NFSv4.2 挂载，并在服务器不支持 NFSv4.2 时回退到 NFSv4.1。之后挂载会返回 NFSv4.0，然后回退到 NFSv3。

v4.2版本的特性

以下是 Red Hat Enterprise Linux 9 中的 NFSv4.2 的功能：

服务器端复制
使用 copy_file_range() 系统调用，可以使 NFS 客户端高效地复制数据，而不浪费网络资源。
稀疏文件
使文件有一个或者多个 洞（hole），它们是不分配或者未初始化的数据块，只由 0 组成。NFSv4.2 中的 lseek() 操作支持 seek_hole() 和 seek_data()，这使得应用程序能够在稀疏文件中映射漏洞的位置。
保留空间
允许存储服务器保留空闲空间，这会防止服务器耗尽空间。NFSv4.2 支持 allocate() 操作来保留空间，支持 deallocate() 操作来释放空间，支持 fallocate() 操作来预分配和释放文件中的空间。
标记的 NFS
强制实施数据访问权限，并为 NFS 文件系统上的各个文件在客户端和服务器之间启用 SELinux 标签。
布局增强
提供 layoutstats() 操作，它可让一些并行 NFS(pNFS)服务器收集更好的性能统计数据。

NFSv4.1 的功能：

增强性能和网络安全，同时包括对 pNFS 的客户端支持。
对于回调不再需要单独的 TCP 连接，回调允许 NFS 服务器在无法联系客户端的情况下授予委托：例如，当 NAT 或防火墙干扰时。
只提供一次语义（除重启操作外），防止出现先前的问题，即如果回复丢失，且操作被发送了两次，则某些操作有时会返回不准确的结果。

附录

端口111服务用途

111端口是SUN公司的RPC(Remote Procedure Call，远程过程调用)服务所开放的端口，主要用于分布式系统中不同计算机的内部进程通信，RPC在多种网络服务中都是很重要的组件。常见的RPC服务有rpc.mountd、NFS、rpc.statd、rpc.csmd、rpc.ttybd、amd等等。在Microsoft的Windows中，同样也有RPC服务。

NFS与RPC关系

服务端需要启动一个NFS服务，服务端要想给客户端提供服务，需要借助RPC协议，RPC协议是由rpcbind服务所实现的；在centos 5或者之前的版本叫portmap服务，centos6及之后的版本叫rpcbind服务，这两个都是一个服务，最终实现了RPC协议的通信。

NFS服务默认不会监听任何端口（启动服务，但不会监听端口），最终监听端口，实现RPC通信的过程是由rpcbind服务产生的RPC协议实现的。

整个流程为：服务端的NFS服务监听一个端口通过RPC协议监听的端口，再去告诉客户端RPC协议，然后NFS客户端通过本机的RPC端口回传数据信息到服务端NFS监听的端口，最终实现通信

如下是文字流程图：


xxxxxxxxxx
10
1
NIS:Network Information System
2
NFS:基于ip认证
3
    NFS:2049/tcp, 2019/udp
4
NFS服务:
5
    rpcinfo: 查询RPC信息
6
    nfsd: 负责文件读写，工作在TCP/UDP的2049端口。
7
    mountd: 负责客户端来源认证的进程，认证成功后接受客户端的挂载请求，工作在随机端口，即时向RPC注册。
8
    idmapd: 负责用户ID映射。
9
    quotad:负责限定客户端在本地能使用多大磁盘空间，工作在随机端口，即时向RPC注册。
10
    nlockmgr: NFS的服务器端锁机制进程，当有一个客户端进程要访问服务器端处理文件之前就会先向NFS注册加锁，以免同时两个客户端进程同时处理一个文件导致文件崩溃；一个进程处理完成之后就会通知NFS释放锁。

showmount通信端口使用[mountd] port，此端口需要先经过rpc查询，即先通111端口

showmount通信端口

使用[mountd]

参考文档 nfs_configure
